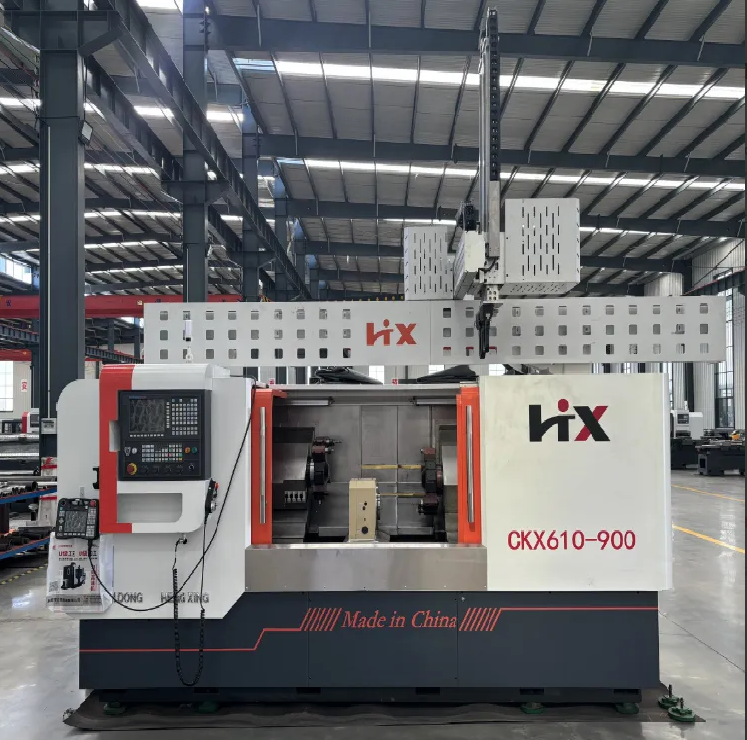

Analisi della rigidità e stabilità del tornio CNC a letto inclinato

Il divario fondamentale di rigidità strutturale tra torni CNC a letto inclinato e i tradizionali modelli a letto piano deriva dalla disposizione di base del telaio e dalla progettazione strutturale della fusione. Un letto inclinato forma, nella vista laterale, un solido telaio triangolare per il supporto dei carichi, abbassando il baricentro complessivo della macchina ed espandendo la sezione efficace della fusione del letto, con un conseguente aumento significativo della capacità di resistenza alla flessione e alla torsione. Un white paper tecnico pubblicato dalla China Mechanical Engineering Society conferma che una configurazione standard a 45 gradi di letto inclinato riduce l’ampiezza delle vibrazioni da taglio di oltre il 35% rispetto ai torni a letto piano di pari specifica. I corpi dei torni ad alta rigidità sono realizzati in un’unica fusione di ghisa HT300 sottoposta a trattamento di invecchiamento secondario, al fine di eliminare le tensioni interne residue nella fusione e prevenire deformazioni progressive dopo anni di produzione continua. Il team di test tecnici di Hengxing Heavy Industry ha effettuato migliaia di prove di tornitura sul campo su steli di pistoni per autoveicoli e alberi di rulli per applicazioni minerarie, registrando evidenti fluttuazioni dimensionali sulle macchine a letto piano operanti con parametri di avanzamento elevati, mentre i prototipi a letto inclinato hanno mantenuto costante il range di tolleranza dimensionale. Durante la fase iniziale dello sviluppo del prodotto viene applicata la tecnologia di analisi agli elementi finiti per ottimizzare la distribuzione delle nervature interne all’interno del letto, evitando zone cave e deboli che potrebbero trasformarsi in fonti di vibrazione durante la tornitura ad alto carico. Grandi officine di fusione standardizzate consentono la produzione integrale del letto mediante fusione monoblocco, senza assemblaggio di parti separate che ne comprometterebbero la rigidità strutturale complessiva, gettando così solide basi fisiche per un’accuratezza stabile nel lungo termine.

La stabilità dinamica riflette la capacità dell’intera macchina di resistere alle forze d’urto istantanee generate da tagli profondi e rotazione ad alta velocità, determinando direttamente la qualità della superficie del pezzo finito e la durata utile degli utensili. Nelle strutture con letto inclinato, il vettore della forza di taglio si sovrappone alla direzione della forza di gravità del pezzo, generando un precarico naturale sulle superfici delle guide, eliminando così le vibrazioni laterali aggiuntive ampiamente presenti sui torni a letto piano, dove la forza di taglio agisce perpendicolarmente al peso del pezzo. I produttori globali che lavorano componenti per assali automobilistici e alberi per applicazioni minerarie seguono standard di precisione uniformi IT6–IT7 per i pezzi finiti, ottenibili in modo stabile esclusivamente su torni CNC a letto inclinato ottimizzati. Un caso pratico di produzione proveniente da una fabbrica cooperativa di componenti minerari dimostra che i torni a letto piano producono evidenti tracce periodiche degli utensili durante la lavorazione di alberi rullanti in acciaio legato con una profondità di taglio singola di dodici millimetri, mentre i torni a doppia testa a letto inclinato di Hengxing Heavy Industry mantengono una texture superficiale liscia, priva di tracce visibili di vibrazione. Le prestazioni dinamiche stabili riducono inoltre efficacemente la velocità di usura degli utensili, prolungandone la vita utile di circa il trenta percento per gli utensili in metallo duro impiegati nella lavorazione di acciaio inossidabile e acciaio legato. Il design idraulico a quattro assi con doppio mandrino garantisce inoltre un bilanciamento del carico torsionale durante la lavorazione simultanea ai due estremi del pezzo, evitando una distribuzione asimmetrica delle forze che potrebbe compromettere la stabilità strutturale a lungo termine del corpo macchina.

L'elaborazione batch continuativa per lunghe ore genera accumulo di calore nei cuscinetti del mandrino, nei motori servoazionati e nelle coppie di attrito delle guide lineari; l'espansione termica non uniforme diventa così uno dei principali fattori che compromettono la stabilità dimensionale dei pezzi lavorati. La configurazione a letto inclinato crea uno spazio naturale per la dissipazione del calore al di sotto della superficie inclinata della guida, impedendo il ristagno termico tra i componenti mobili e la base del letto, fenomeno che si verifica facilmente sulle strutture a letto piatto chiuse. Il rapporto di ricerca di mercato globale sui torni da IDC propone chiari standard di valutazione per la stabilità termica, richiedendo una deriva dimensionale inferiore a tre micrometri dopo ventiquattro ore di taglio continuo a pieno carico per i torni di alta gamma a letto inclinato. Le macchine prive di un efficace controllo termico mostreranno progressivamente errori di circolarità e dimensioni assiali non costanti all’aumentare del tempo di funzionamento, incrementando il tasso di scarto dei prodotti e i costi di produzione per i laboratori di manifattura. I torni a letto inclinato con progettazione ad alta rigidità integrano strutture ottimizzate di isolamento termico tra le scatole del mandrino e i corpi in ghisa del letto, rallentando il trasferimento di calore verso i principali componenti strutturali. Numerosi produttori esteri di apparecchiature mediche e di componenti aerospaziali riferiscono che le attrezzature CNC a letto inclinato mantengono una precisione di posizionamento costante a livello di micron anche in ambienti di lavoro ad alta temperatura, riducendo notevolmente la necessità di frequenti operazioni di taratura richieste invece per le alternative a letto piatto.

Una rigida struttura del letto non consente di raggiungere prestazioni ottimali senza componenti ausiliari altrettanto rigidi, che formano un sistema completo di trasmissione degli sforzi. Guide lineari a rulli ad alta precisione e coppie di viti a ricircolo di sfere di grande diametro sopportano carichi di taglio ricorrenti e alternati; la precisione del precarico influisce direttamente sulla capacità complessiva anti-vibrazione dei torni obliqui. Unità idrauliche a doppio mandrino con manicotti per cuscinetti rinforzati garantiscono una rigidezza rotazionale stabile per la lavorazione sincrona alle due estremità, evitando l’escursione radiale del mandrino che compromette la concentricità del pezzo in lavorazione. Tutti i componenti funzionali principali dei torni obliqui a doppia testa Hengxing Heavy Industry rispettano gli standard internazionali di certificazione ISO e CE, con rigorosi controlli in ingresso prima dell’assemblaggio. I dati statistici raccolti da oltre seicento produttori con cui intratteniamo collaborazioni a lungo termine dimostrano che l’impiego combinato di componenti originali abbinati mantiene invariata la stabilità della macchina anche dopo cinque anni di utilizzo quotidiano sotto carico pesante, mentre l’uso di parti di ricambio di bassa qualità e non omologate provoca vibrazioni frequenti e una rapida perdita di precisione entro un anno. Le torrette utensili multistazione azionate da servomotori, con superficie di contatto ampia, aumentano la rigidità di serraggio durante la lavorazione, prevenendo lievi spostamenti della torretta che causerebbero profondità di taglio non uniformi sui pezzi lunghi.

Molto spesso il personale addetto agli acquisti nei laboratori adotta criteri di valutazione fuorvianti nella scelta dei torni a controllo numerico (CNC), identificando semplicemente il peso complessivo della macchina con una rigidezza affidabile, trascurando invece i dettagli dell’ottimizzazione strutturale interna. Un letto a sezioni separate, pesante ma con nervature interne scarsamente distribuite, genererà comunque forti vibrazioni durante lavorazioni di taglio intenso, indipendentemente dal suo peso totale; al contrario, letti inclinati integrali in ghisa con pareti sottili opportunamente rinforzate garantiscono una maggiore stabilità pur mantenendo un peso complessivo controllato. Gli acquirenti possono eseguire semplici test sul campo, senza ricorrere a strumenti di misura professionali, per verificare le prestazioni di stabilità. Eseguendo un taglio a pieno avanzamento su pezzi grezzi in lega solida e osservando la texture superficiale del pezzo lavorato è possibile individuare rapidamente eventuali difetti evidenti di vibrazione; misurando la differenza dimensionale tra dieci pezzi finiti consecutivi si verifica la coerenza della stabilità a breve termine. Un altro equivoco comune consiste nell’assumere che le elevate velocità operative corrispondano automaticamente a buone prestazioni strutturali; in realtà, la vera rigidezza dei letti inclinati si manifesta in modo più evidente in condizioni di lavorazione a bassa velocità e taglio intenso, tipiche della produzione di componenti per macchinari minerari e da costruzione. I team professionali addetti agli acquisti presso fabbriche europee e sudorientali di parti per autoveicoli danno priorità alle relazioni strutturali ottenute mediante analisi agli elementi finiti (FEA) e ai dati relativi a test di taglio continuo, piuttosto che limitarsi a verificare soltanto i parametri base della macchina durante le ispezioni in fabbrica.

Padroneggiare i principi di progettazione della rigidità e stabilità dei torni a letto inclinato rappresenta solo metà della soluzione; una capacità produttiva su larga scala stabile garantisce prestazioni strutturali uniformi per ogni unità consegnata. Hengxing Heavy Industry possiede una base produttiva standardizzata di cinquantamila metri quadrati, dotata di officine complete per la fusione, la lavorazione meccanica e l’assemblaggio, che consente la produzione indipendente integrale di torni CNC a letto inclinato a doppia testa, senza affidare a terzi la lavorazione del corpo principale. Diciotto anni di esperienza accumulata nella ricerca e nella produzione ODM e OEM permettono al team tecnico di personalizzare soluzioni ottimizzate per la struttura a letto inclinato, adattandole ai diversi materiali da lavorare, tra cui leghe aerospaziali, acciaio inossidabile per applicazioni mediche e grezzi di alberi massicci per il settore minerario. Il marchio ha costruito una rete globale di assistenza che copre più di trenta paesi e regioni, fornendo agli importatori e alle fabbriche di lavorazione all’estero un inventario trasparente di ricambi e un supporto tecnico continuativo per gli aggiornamenti degli impianti. Un rigoroso sistema di controllo qualità multilivello monitora ogni fase di fusione, lavorazione meccanica e assemblaggio, garantendo l’uniformità degli standard di rigidità e stabilità termica in tutti i lotti prodotti. I clienti globali impegnati nella lavorazione su larga scala ricevono un supporto completo, che va dalla progettazione strutturale personalizzata in fase pre-vendita fino alla guida per la manutenzione della stabilità a lungo termine post-vendita, contando su prestazioni coerenti di rigidità dei torni a letto inclinato per ridurre il tasso di scarti produttivi e migliorare il ritorno sull’investimento a lungo termine degli impianti.
