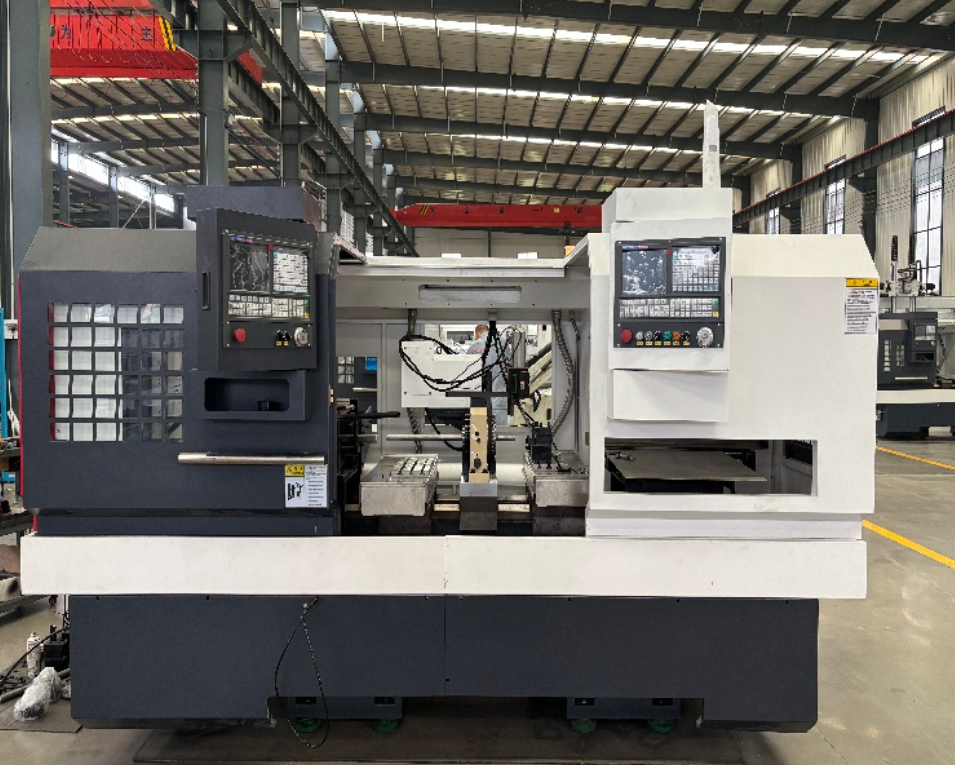

Struttura del basamento per tornio CNC a singolo mandrino spiegata

Composizione di base e selezione dei materiali fondamentali per il basamento del tornio

Il banco del tornio funge da scheletro fondamentale di qualsiasi tornio CNC a singolo mandrino e sopporta tutti i carichi dinamici generati dal movimento del mandrino, dalla forza di taglio e dal funzionamento dei componenti scorrevoli durante la produzione quotidiana. La maggior parte dei principali produttori di macchine sceglie come materiale primario per il banco una ghisa grigia di alta qualità, contrassegnata HT250 o HT300, grazie alle sue peculiari caratteristiche fisiche, tra cui un’eccellente capacità di assorbimento delle vibrazioni e un’ottima fluidità di colata, secondo le specifiche materiali pubblicate dall’Associazione Cinese dei Fonderi. A differenza dei telai in acciaio massiccio, che trasmettono rapidamente le vibrazioni da taglio, la ghisa grigia di qualità contiene particelle di grafite distribuite uniformemente, capaci di smorzare le oscillazioni meccaniche da sei a dieci volte meglio rispetto al comune materiale d’acciaio. I produttori adottano la tecnica di fusione integrale con sabbia resinosa per realizzare cavità del banco rinforzate con nervature cave, aggiungendo numerose nervature interne di rinforzo per aumentare la resistenza alla flessione e alla torsione senza un aumento superfluo del peso. Tecnici specializzati nella manutenzione sul campo, con oltre quattordici anni di esperienza nella revisione completa di macchine, segnalano che i banchi realizzati in ghisa grigia di bassa qualità, ottenuta da materiale riciclato, subiscono spesso una deformazione permanente graduale dopo sei mesi di lavorazione continua di acciaio pesante, causando direttamente il superamento delle tolleranze previste per i pezzi finiti nelle classi di precisione standard IT6 e IT7.

Caratteristiche principali della classificazione strutturale e della disposizione

Due configurazioni di basamento ampiamente accettate dominano attualmente la produzione di torni CNC a singolo mandrino: il basamento orizzontale e quello inclinato, ciascuno progettato per specifici scenari di lavorazione e per soddisfare esigenze diverse degli utenti. Il basamento orizzontale prevede guide parallele disposte in piano orizzontale sulla base livellata, con una struttura semplice e una maggiore capacità di carico, ideale per operazioni di sgrossatura pesante su pezzi cilindrici in acciaio massiccio, comunemente impiegati nella produzione di componenti per macchinari minerari. Il basamento inclinato posiziona normalmente la superficie di scorrimento con un’inclinazione compresa tra trenta e sessanta gradi, formando una struttura triangolare di supporto insieme al mandrino e alla contropunta; ciò riduce lo sforzo verticale di taglio e l’ampiezza delle vibrazioni in fase di finitura ad alta velocità su alluminio. Questa configurazione inclinata favorisce inoltre lo scorrimento naturale dei trucioli verso una scanalatura centrale di raccolta, evitando che residui di lavorazione graffino la superficie del pezzo durante cicli ripetuti di lavorazione. Alcune strutture ibride modificate combinano un telaio di base orizzontale con un carrello di scorrimento inclinato, bilanciando così il controllo dei costi e le prestazioni di evacuazione dei trucioli per attività di produzione su piccoli lotti di componenti misti in alluminio e acciaio.

Lavorazione standardizzata post-fusione per garantire precisione a lungo termine

Il trattamento termico completo post-fusione rappresenta una fase indispensabile per garantire la stabilità dimensionale del basamento e per eliminare le tensioni residue interne generate durante i processi di raffreddamento e solidificazione. Autorevoli esperti meccanici dell’Associazione Cinese dell’Industria delle Macchine Utensili hanno pubblicato standard tecnici unificati che richiedono, come minimo, due cicli completi di invecchiamento (invecchiamento artificiale ad alta temperatura oppure invecchiamento vibratorio prolungato) per tutti i basamenti di torni a controllo numerico conformi alle specifiche, al fine di eliminare oltre il 95% delle tensioni di fusione nascoste. In assenza di un adeguato trattamento di distensione, i basamenti si deformano progressivamente sotto carichi di taglio alternati prolungati, causando deviazioni della planarità delle guide e un graduale deterioramento della precisione complessiva della macchina entro uno o due anni dall’avvio della produzione in fabbrica. Dopo il processo di distensione, la superficie di contatto delle guide viene sottoposta a tempra a radiofrequenza intermedia e rettifica di precisione, per aumentarne la durezza superficiale e la resistenza all’usura, soddisfacendo così i requisiti di produzione continuativa ventiquattr’ore su ventiquattro per componenti destinati ai settori automobilistico e medico. Secondo i dati dell’International Production Engineering Research Institution, i basamenti sottoposti a trattamento termico standardizzato completo mantengono l’accuratezza di lavorazione originale per oltre otto anni in condizioni di produzione quotidiana regolare.

Casi pratici in loco che mostrano come la struttura del letto influisca sulla produzione

Il feedback reale proveniente da officine di lavorazione meccanica internazionali evidenzia chiaramente come una progettazione razionale del basamento influisca sull’efficienza complessiva del processo e sui costi operativi per gli utilizzatori di torni CNC a singolo mandrino. Una fabbrica di componenti automobilistici di medie dimensioni con sede in Turchia ha sostituito obsoleti torni a basamento piano di bassa qualità con modelli CNC a basamento inclinato per la lavorazione di aste per pistoni e tappi terminali in alluminio destinati ad assemblaggi per veicoli commerciali. Il responsabile della produzione dell’azienda ha registrato una riduzione del tasso di scarti da undici percento a meno di due virgola otto percento entro tre mesi dall’aggiornamento dell’attrezzatura, grazie a un miglioramento nella soppressione delle vibrazioni e a un’efficiente evacuazione automatica dei trucioli, entrambi conseguenti alla struttura ottimizzata del basamento. Un altro produttore di componenti meccanici nei Paesi Bassi, specializzato nella produzione di alberi rullanti per applicazioni minerarie, ha scelto torni a basamento piano con nervature cave rinforzate per la rimozione di grandi quantità di materiale da acciaio legato ad alta resistenza a trazione, aumentando l’efficienza di taglio per singolo pezzo di quasi il trentacinque percento rispetto ai precedenti torni con basamento a parete sottile e riducendo le spese aggiuntive dovute alla frequente sostituzione degli utensili causata dalle vibrazioni da taglio. Questi esempi pratici aiutano gli acquirenti di macchine utensili a scegliere in modo mirato il tipo di basamento più adatto alle proprie caratteristiche di materiale grezzo e di lotti di produzione.

Produzione globale e supporto post-vendita per la produzione personalizzata di letti

Un numero crescente di produttori globali di componenti cerca soluzioni strutturali personalizzabili per il basamento, in grado di soddisfare esigenze di lavorazione specifiche legate alla produzione di alberi in lega speciale o di grandi dimensioni, che va oltre le specifiche standard delle macchine utensili. I produttori affidabili di attrezzature dispongono di officine interne complete per la fusione e la lavorazione meccanica di precisione, in grado di realizzare modifiche su misura del basamento, dalla regolazione della disposizione delle nervature fino alla riprogettazione personalizzata dell’angolo di inclinazione per progetti di lavorazione non convenzionali. Una logistica globale matura per i ricambi e un’assistenza tecnica a distanza diventano supporti indispensabili per risolvere tempestivamente guasti imprevisti relativi al basamento presso clienti all’estero, presenti in Europa, America del Sud, Medio Oriente e Asia Sudorientale. Con diciotto anni di esperienza accumulata nello sviluppo ODM e OEM e una struttura produttiva standardizzata di cinquantamila metri quadrati, Hengxing mantiene rapporti stabili di collaborazione con oltre seicento partner produttivi sparsi in più di trenta paesi nel mondo. La capacità produttiva indipendente su tutta la catena del valore consente una personalizzazione flessibile della struttura del basamento per torni a singolo mandrino e un approvvigionamento continuo dei relativi ricambi, contribuendo così a ottimizzare, per le fabbriche di lavorazione di tutto il mondo, la stabilità produttiva a lungo termine e il mantenimento della precisione.
