Conhecendo os conceitos básicos de um torno de eixo único Torno CNC

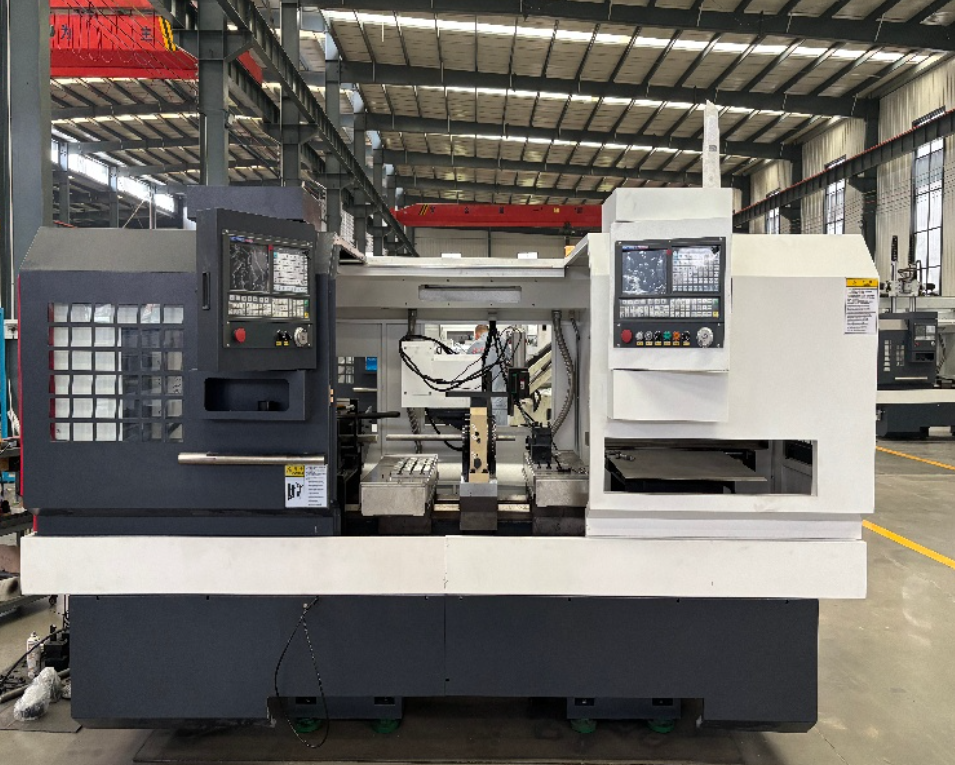

Então você tem curiosidade sobre o que realmente é um torno CNC de eixo único. Deixe-me explicar em linguagem simples. Um torno CNC de eixo único é o tipo mais comum e amplamente utilizado de torno CNC no mundo da manufatura atualmente. Como o nome indica literalmente, ele possui apenas um eixo. Esse eixo é a parte que segura a peça a ser usinada e a faz girar em altas velocidades enquanto as ferramentas de corte realizam seu trabalho para moldar o material na peça desejada.
Pense nisso como um torno de oleiro, mas muito mais tecnológico e preciso. O único eixo fixa o material bruto, normalmente uma barra ou haste metálica, e faz com que ele gire. Enquanto isso, as ferramentas de corte se movem ao longo de diferentes eixos para remover material e criar a forma final. Todo o processo é controlado por um sistema de comando numérico computadorizado (CNC), o que significa que você o programa uma vez e deixa-o funcionar. Não é necessário monitoramento constante.
Uma máquina-ferramenta CNC de torno de eixo simples costuma ser a primeira opção para muitas oficinas mecânicas e fabricantes de pequeno e médio porte. Por quê? Porque é mais simples, mais fácil de operar e muito mais acessível do que aquelas sofisticadas máquinas de dois ou múltiplos eixos. Se você está iniciando na torneagem CNC ou lida principalmente com lotes menores, esse provavelmente é o tipo de máquina com o qual você deve começar. Ela oferece toda a precisão de que você precisa, sem sobrecarregar seu orçamento ou seus operadores.
Do ponto de vista operacional, um torno CNC de eixo simples pode executar uma ampla gama de tarefas. Estamos falando de torneamento, faceamento, usinagem de cones, roscamento, furação e até mesmo algumas operações leves de fresamento, caso a máquina possua capacidade de ferramentas motorizadas. Trata-se de uma versatilidade considerável para um equipamento com apenas um eixo. O ponto-chave a lembrar é que, com um projeto de eixo único, você trabalha em uma única peça por vez. Isso pode parecer uma limitação, mas, para muitas aplicações, é na verdade ideal, pois você obtém controle total sobre cada peça produzida.
O Que Faz um Torno CNC de Eixo Simples Funcionar
Permita-me explicar como funciona, na prática, um torno CNC de eixo simples. A mágica começa com o próprio eixo. Este é o coração da máquina. Trata-se de um eixo acionado por motor que prende a peça de trabalho de forma segura, utilizando um plato ou um bucha. Assim que o plato é fechado, o eixo começa a girar à velocidade programada, que pode variar de algumas centenas de RPM até vários milhares, dependendo da máquina e do material que está sendo usinado.
Enquanto a peça de trabalho gira, entram em ação as ferramentas de corte. Essas ferramentas são montadas em uma torreta, que é essencialmente um porta-ferramentas rotativo capaz de indexar para diferentes posições. A torreta se desloca ao longo de determinados eixos — normalmente o eixo X, que controla o deslocamento da ferramenta em direção ou afastamento da linha central, e o eixo Z, que controla o movimento ao longo do comprimento da peça de trabalho. Modelos mais avançados podem até possuir um eixo Y ou capacidades de ferramentas motorizadas (live tooling), mas, em sua essência, uma máquina padrão de torno CNC de eixo simples opera com esses dois eixos principais.
O sistema de controle é o que integra todos os componentes. Você carrega um programa de peça, normalmente escrito em código G, no controlador CNC. Esse programa indica à árvore a velocidade com que deve girar, informa à torreta qual ferramenta utilizar e quando utilizá-la, e orienta os eixos quanto ao local para onde devem se mover e à velocidade com que devem fazê-lo. O resultado é um processo de usinagem altamente repetível e preciso. Uma vez configurado corretamente, é possível produzir centenas ou até milhares de peças idênticas com variação mínima.
Um aspecto que realmente se destaca em um torno CNC de simples árvore é sua simplicidade. Como há apenas uma árvore, há menos possibilidades de falhas. Há menos componentes móveis a serem mantidos, menos eixos a serem calibrados e, em geral, menor complexidade na programação. Essa simplicidade traduz-se diretamente em confiabilidade. Muitos proprietários de oficinas preferem máquinas de simples árvore exatamente por esse motivo: elas simplesmente continuam operando dia após dia, desde que recebam a manutenção adequada.
E não esqueçamos a precisão. Um torno CNC de eixo simples típico consegue manter tolerâncias na faixa IT6 a IT7. Para quem não está profundamente familiarizado com os padrões de usinagem, isso significa uma precisão de algumas centésimas de milímetro. Trata-se de uma tolerância mais do que suficiente para a grande maioria das aplicações industriais. Seja na fabricação de eixos automotivos, conexões aeroespaciais ou componentes para dispositivos médicos, um torno de eixo simples bem ajustado consegue executar o trabalho corretamente.
Onde Você Pode Encontrar um Torno CNC de Eixo Simples em Ação
Você pode estar se perguntando onde essas máquinas são realmente utilizadas. A resposta é praticamente em toda parte. Um torno CNC de eixo simples é o cavalo de batalha de inúmeras instalações de manufatura ao redor do mundo. Basta entrar em qualquer oficina de usinagem, fornecedor de peças automotivas ou até mesmo em um fabricante de dispositivos médicos, e é muito provável que você veja pelo menos uma ou duas dessas máquinas funcionando normalmente.
Permita-me dar-lhe alguns exemplos concretos. Na indústria automotiva, tornos de eixo simples são utilizados para produzir todo tipo de componentes. Pense em discos de freio, cubos de roda, eixos de transmissão, peças de suspensão e inúmeros outros componentes redondos ou cilíndricos que entram na composição de um veículo. Os volumes podem ser bastante elevados, e as máquinas de eixo único lidam bem com esses volumes, especialmente quando combinadas com alimentadores de barras e dispositivos automáticos de captura de peças.
O setor aeroespacial é outro grande usuário de tornos CNC de eixo único. As aeronaves exigem uma grande quantidade de peças torneadas com alta precisão. Estamos falando de conexões, conectores, componentes de atuadores e fixadores estruturais. Os materiais utilizados no setor aeroespacial são frequentemente ligas resistentes, como titânio, Inconel ou aço inoxidável endurecido. Um bom torno de eixo único, com potência e torque suficientes, é capaz de usinar esses materiais mantendo as tolerâncias rigorosas exigidas pelo setor aeroespacial.
A fabricação de dispositivos médicos também é uma importante área de aplicação. Implantes ortopédicos, instrumentos cirúrgicos e componentes dentários são frequentemente usinados em tornos CNC de simples eixo. Essas peças costumam ser menores e exigem acabamentos superficiais e precisão excepcionais. Mais uma vez, o projeto de simples eixo se destaca aqui, pois oferece o controle e a estabilidade necessários para esse tipo de trabalho delicado.
Mesmo na indústria eletrônica, você encontrará tornos de eixo único produzindo carcaças de conectores, dissipadores de calor e várias outras peças pequenas de precisão. E não nos esqueçamos dos setores de mineração e ferragens. Pinos, rolos e eixos pesados para equipamentos de mineração são comumente usinados em tornos de eixo único maiores. O site de alguns fabricantes menciona que suas configurações de tornos CNC de eixo único com duas cabeças oferecem um aumento de 200% na produtividade em comparação com projetos anteriores e são confiáveis para mais de 300 fabricantes nos setores de mineração e automotivo. Esse tipo de adoção no mundo real revela tudo o que você precisa saber sobre a versatilidade e a confiabilidade dessas máquinas.
Portanto, quer você esteja produzindo pequenos lotes de protótipos personalizados ou executando uma produção em volume médio de componentes padrão, um torno CNC de eixo único provavelmente é a ferramenta certa para a tarefa. Ele é flexível o suficiente para suportar trocas rápidas de ferramentas, mas também robusto o bastante para operar sem supervisão quando necessário.
O que Considerar ao Escolher um Torno CNC de Eixo Único
Agora vamos falar sobre a escolha do torno CNC de eixo único ideal para a sua oficina. É aqui que as coisas ficam um pouco mais detalhadas, mas não se preocupe: manterei a explicação prática. Há alguns fatores-chave que você precisa considerar antes de assinar aquela ordem de compra.
O primeiro é o volume de trabalho (work envelope). Você precisa saber o diâmetro máximo e o comprimento das peças que pretende fabricar. Os dois valores a observar são a altura de giro sobre o leito (swing over the bed) e a distância entre pontas. A altura de giro indica o maior diâmetro de peça que pode girar sem colidir com o leito da máquina, e a distância entre pontas indica o comprimento máximo da peça que pode ser fixada. Se errar esses valores, você se arrependerá mais tarde. Certifique-se de que a máquina escolhida consiga lidar confortavelmente com suas peças maiores, com folga suficiente.
Em seguida, pense na potência e na velocidade do eixo-árvore. Nem todos os tornos de um único eixo-árvore são iguais. Alguns são projetados para usinagem de alta velocidade de peças menores, com eixos-árvore capazes de girar a 6000 rpm ou mais. Outros são construídos para usinagem pesada de peças de grande diâmetro, com elevado torque em baixas rotações. É necessário adequar as capacidades da máquina aos materiais que você normalmente processa. Se você usina muitaço inoxidável ou aço-ferramenta, priorize o torque em vez da velocidade máxima. Se trabalha principalmente com alumínio ou latão, eixos-árvore de alta velocidade facilitarão muito o seu trabalho.
O sistema de controle é outra consideração extremamente importante. Seus operadores já estão familiarizados com uma determinada marca de controle CNC, como Fanuc, Siemens ou GSK? Manter-se com o que eles já conhecem pode economizar muito tempo de treinamento e reduzir erros. Muitos fabricantes oferecem compatibilidade com controles populares. Por exemplo, alguns mencionam que suas máquinas são compatíveis com controladores GSK 980TB3i. Esse tipo de integração significa que você pode começar a operar imediatamente, sem precisar aprender um sistema inteiramente novo do zero.
A precisão e a qualidade da construção também não devem ser negligenciadas. Procure máquinas construídas sobre bases de ferro fundido pesado, com guias endurecidos e retificados. Essa estrutura robusta absorve vibrações e mantém a precisão ao longo da vida útil da máquina. Verifique os níveis de precisão anunciados. Uma boa torno CNC de simples fuso deve ser capaz de atingir precisão IT6 a IT7, que é o padrão industrial para usinagem de qualidade.
E, finalmente, nunca se esqueça do suporte. O que acontece quando algo quebra? O fabricante oferece uma garantia sólida? É possível obter peças de reposição rapidamente? O site de alguns fabricantes afirma claramente que suas máquinas são compatíveis com as normas ISO e CE, o que é um bom indicativo de qualidade e padrões de segurança. Contudo, além das especificações técnicas, pergunte sobre o serviço pós-venda. Uma máquina mais barata, mas sem suporte, é uma receita para dores de cabeça. Uma máquina ligeiramente mais cara, mas com excelente suporte, é um investimento na tranquilidade.
Aí está: um torno CNC de eixo simples é um equipamento direto, confiável e extremamente útil. Seja você proprietário de uma pequena oficina ou gerente de produção em uma grande instalação, compreender o que são essas máquinas e como escolhê-las poupará tempo, dinheiro e muita frustração no futuro.
